gstlal_inspiral¶
A program to analyze gravitational wave data for compact binary coalescence in real time or in an offline mode

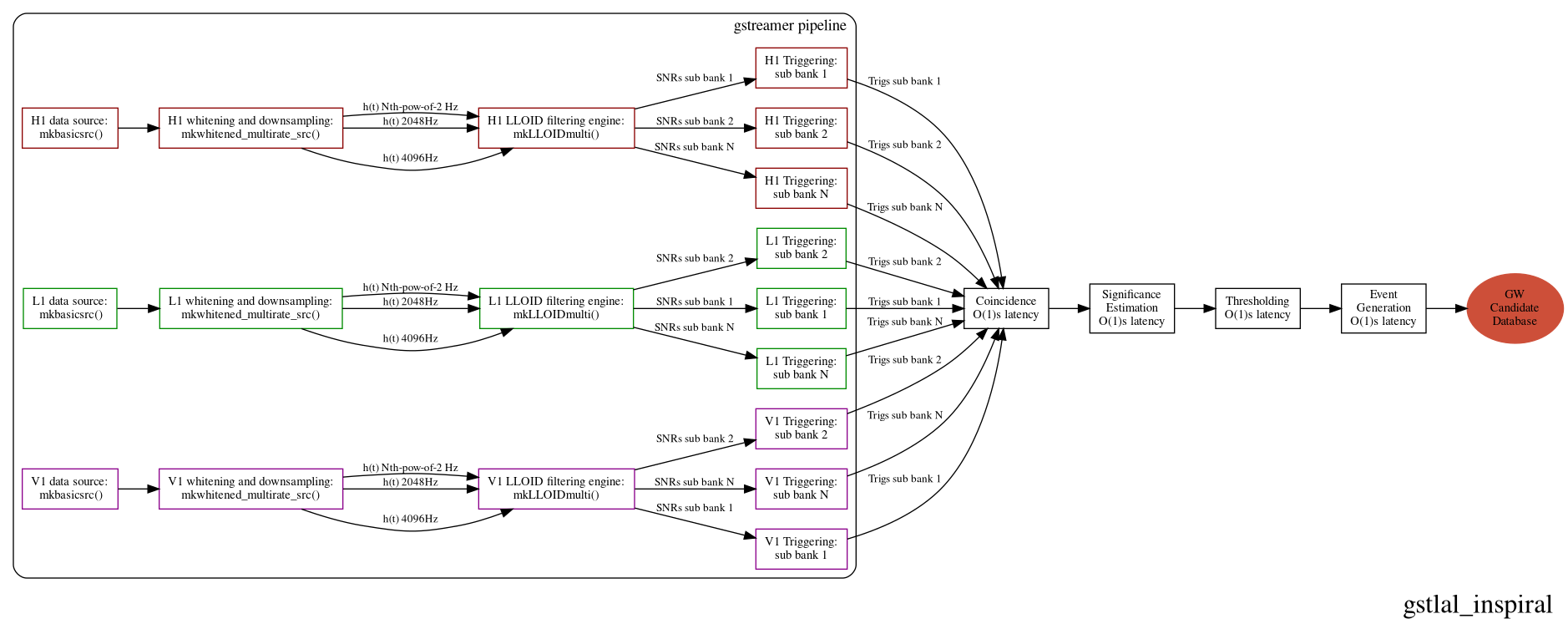

![digraph llpipe {
labeljust = "r";
label="gstlal_inspiral"
rankdir=LR;
graph [fontname="Roman", fontsize=24];
edge [ fontname="Roman", fontsize=10 ];
node [fontname="Roman", shape=box, fontsize=11];
gracedb [label="GW\nCandidate\nDatabase", shape=oval, color=tomato3, style=filled];
subgraph clusterNodeN {
style=rounded;
label="gstreamer pipeline";
labeljust = "r";
fontsize = 14;
H1src [label="H1 data source:\n mkbasicsrc()", color=red4];
L1src [label="L1 data source:\n mkbasicsrc()", color=green4];
V1src [label="V1 data source:\n mkbasicsrc()", color=magenta4];
H1multirate [label="H1 whitening and downsampling:\nmkwhitened_multirate_src()", color=red4];
L1multirate [label="L1 whitening and downsampling:\nmkwhitened_multirate_src()", color=green4];
V1multirate [label="V1 whitening and downsampling:\nmkwhitened_multirate_src()", color=magenta4];
H1LLOID [label="H1 LLOID filtering engine:\nmkLLOIDmulti()", color=red4];
L1LLOID [label="L1 LLOID filtering engine:\nmkLLOIDmulti()", color=green4];
V1LLOID [label="V1 LLOID filtering engine:\nmkLLOIDmulti()", color=magenta4];
H1Trig1 [label="H1 Triggering:\nsub bank 1", color=red4];
L1Trig1 [label="L1 Triggering:\nsub bank 1", color=green4];
V1Trig1 [label="V1 Triggering:\nsub bank 1", color=magenta4];
H1Trig2 [label="H1 Triggering:\nsub bank 2", color=red4];
L1Trig2 [label="L1 Triggering:\nsub bank 2", color=green4];
V1Trig2 [label="V1 Triggering:\nsub bank 2", color=magenta4];
H1TrigN [label="H1 Triggering:\nsub bank N", color=red4];
L1TrigN [label="L1 Triggering:\nsub bank N", color=green4];
V1TrigN [label="V1 Triggering:\nsub bank N", color=magenta4];
H1src -> H1multirate;
L1src -> L1multirate;
V1src -> V1multirate;
H1multirate -> H1LLOID [label="h(t) 4096Hz"];
L1multirate -> L1LLOID [label="h(t) 4096Hz"];
V1multirate -> V1LLOID [label="h(t) 4096Hz"];
H1multirate -> H1LLOID [label="h(t) 2048Hz"];
L1multirate -> L1LLOID [label="h(t) 2048Hz"];
V1multirate -> V1LLOID [label="h(t) 2048Hz"];
H1multirate -> H1LLOID [label="h(t) Nth-pow-of-2 Hz"];
L1multirate -> L1LLOID [label="h(t) Nth-pow-of-2 Hz"];
V1multirate -> V1LLOID [label="h(t) Nth-pow-of-2 Hz"];
H1LLOID -> H1Trig1 [label="SNRs sub bank 1"];
L1LLOID -> L1Trig1 [label="SNRs sub bank 1"];
V1LLOID -> V1Trig1 [label="SNRs sub bank 1"];
H1LLOID -> H1Trig2 [label="SNRs sub bank 2"];
L1LLOID -> L1Trig2 [label="SNRs sub bank 2"];
V1LLOID -> V1Trig2 [label="SNRs sub bank 2"];
H1LLOID -> H1TrigN [label="SNRs sub bank N"];
L1LLOID -> L1TrigN [label="SNRs sub bank N"];
V1LLOID -> V1TrigN [label="SNRs sub bank N"];
}
Coincidence [label="Coincidence\nO(1)s latency"];
SigEst [label="Significance\nEstimation\nO(1)s latency"];
Thresh [label="Thresholding\nO(1)s latency"];
EventGen [label="Event\nGeneration\nO(1)s latency"];
H1Trig1 -> Coincidence [label="Trigs sub bank 1"];
L1Trig1 -> Coincidence [label="Trigs sub bank 1"];
V1Trig1 -> Coincidence [label="Trigs sub bank 1"];
H1Trig2 -> Coincidence [label="Trigs sub bank 2"];
L1Trig2 -> Coincidence [label="Trigs sub bank 2"];
V1Trig2 -> Coincidence [label="Trigs sub bank 2"];
H1TrigN -> Coincidence [label="Trigs sub bank N"];
L1TrigN -> Coincidence [label="Trigs sub bank N"];
V1TrigN -> Coincidence [label="Trigs sub bank N"];
Coincidence -> SigEst -> Thresh -> EventGen;
EventGen -> gracedb;
}](../../_images/graphviz-da6036c7d32cebbd084c6902caf62ffdc8f62e80.png)
Review Status¶
Names |
Hash |
Date |
|---|---|---|
Florent, Sathya, Duncan Me, Jolien, Kipp, Chad |
9074294d6b57f43651143b5f93210751de1fe55a |
2014-05-02 |
Command line options¶
